Persrioolgemaal
![Pomp Pomp](images/1066-192.jpg)
2010-2011 Persrioolgemaal viaduct Woudselaan
De bestaande persrioolleiding was te lang en had niet voldoende capaciteit voor de komende nieuwbouw, daarom is in het midden een extra pompstation geplaatst.
*****
Het gemaal is op 12 december 2011 aangesloten op de 3 bestaande
toevoerleidingen en in gebruik genomen.
![Graafwerk Graafwerk](images/1287-550.jpg)

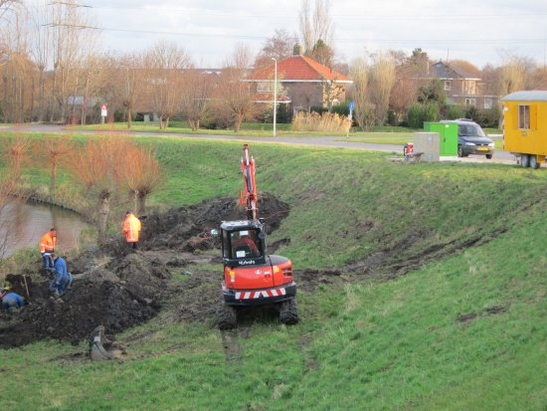

Aansluiten persrioolgemaal.

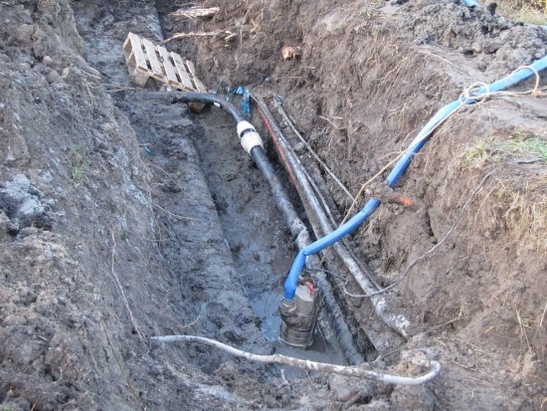

![PE leiding PE leiding](images/1286-550.jpg)
PE leiding.
![PE leiding 160mm PE leiding 160mm](images/1163-550.jpg)

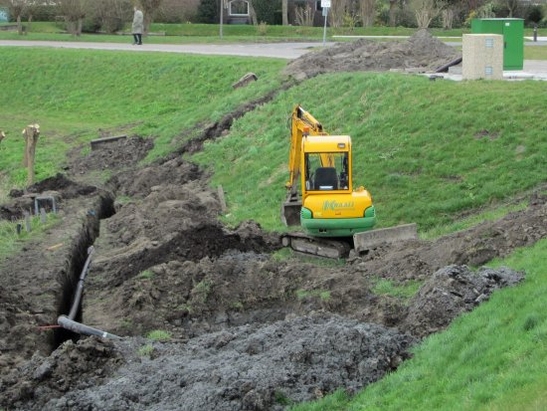

Aanleggen/aansluiten van de afgaande 160 mm leiding.

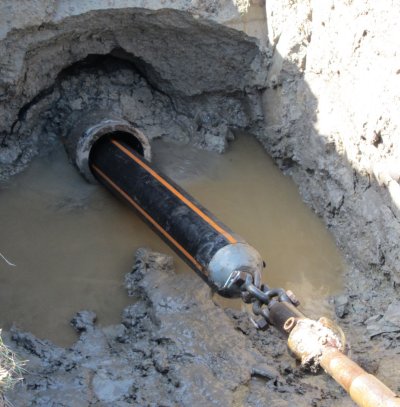

![PE leiding 160 mm PE leiding 160 mm](images/1162-400.jpg)
160 mm in de beschermende 250 mm mantelbuis.

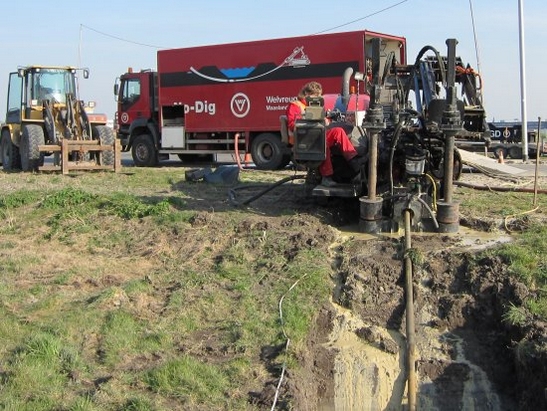

![No-dig No-dig](images/1156-550.jpg)
Boren+trekken afgaande leiding van 160 mm in een mantelbuis van 250 mm
onder de Harnaschwetering, richting de bocht in de Harnaschdreef.

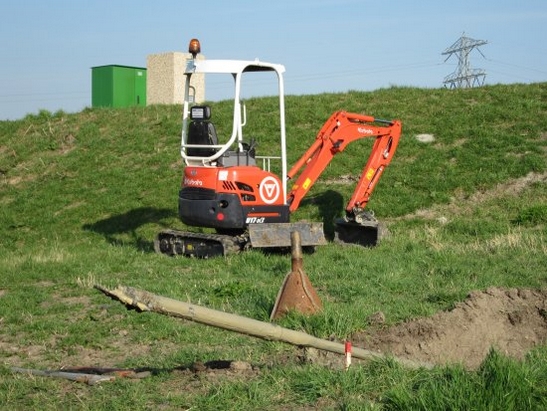

![Boorkop Boorkop](images/1157-550.jpg)
Na 292 meter komt de boorkop met zender weer boven.
![Telefoonaansluiting Telefoonaansluiting](images/1153-400.jpg)

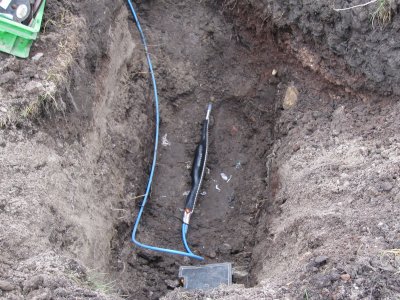

Maart: Aansluiting op telefoonnet.

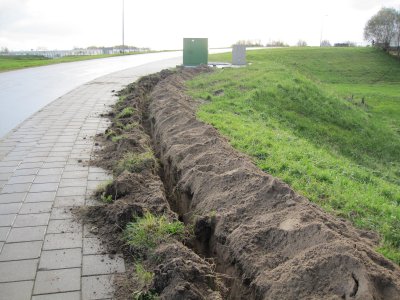

![Kabelsleuf Kabelsleuf](images/1142-400.jpg)
November: De eerste 20 meter telefoonkabel.
![Autokraan Autokraan](images/1093-550.jpg)

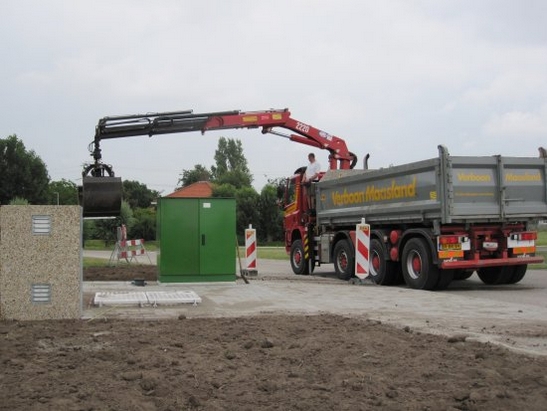

Grond en bestrating afwerking, afvoer materiaal.
![Rooster pompput Rooster pompput](images/1161-550.jpg)

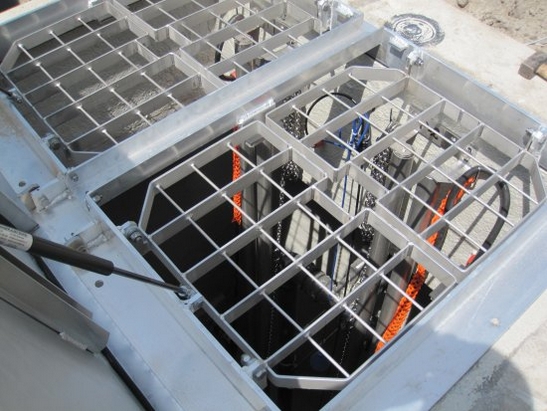

Veiligheid.
![Pompen riool Pompen riool](images/1160-400.jpg)

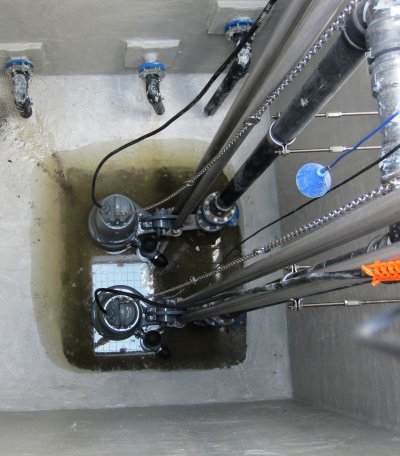

Pompen geinstalleerd.
![Coating pompput Coating pompput](images/1159-400.jpg)

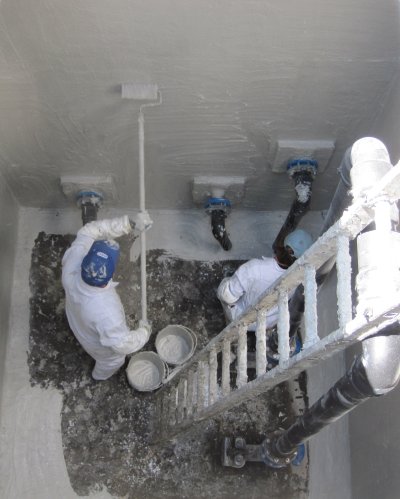

Beton beschermen tegen afvalstoffen.

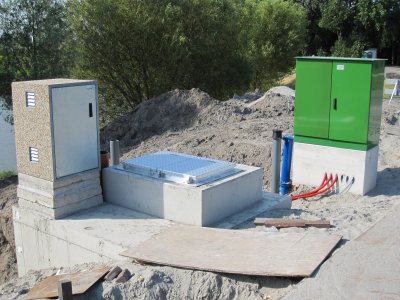

![Geurfilterkast Geurfilterkast](images/1083-400.jpg)
Links: geurfilterkast.

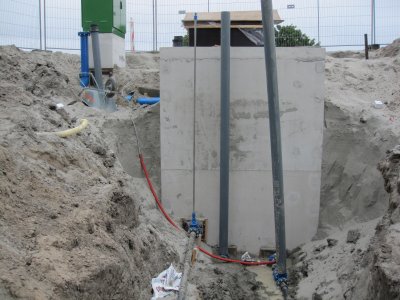

![Afsluiters pompput Afsluiters pompput](images/1064-400.jpg)
3x invoer in de diepte, uitvoer links boven.
![Sokkel bedieningskast Sokkel bedieningskast](images/1063-250.jpg)
Sokkel bedieningskast.

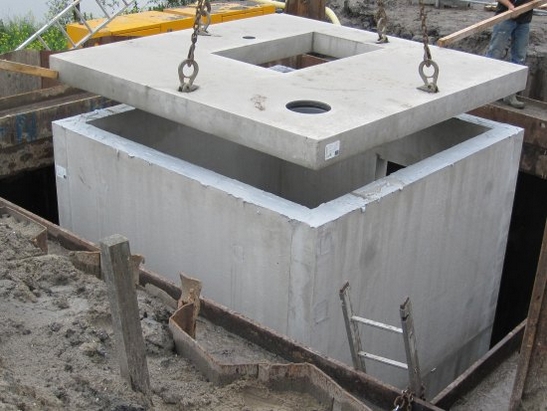

![Pompput Pompput](images/1049-550.jpg)
Pompput 2,9 x 2,9 x 5m 32 Ton.

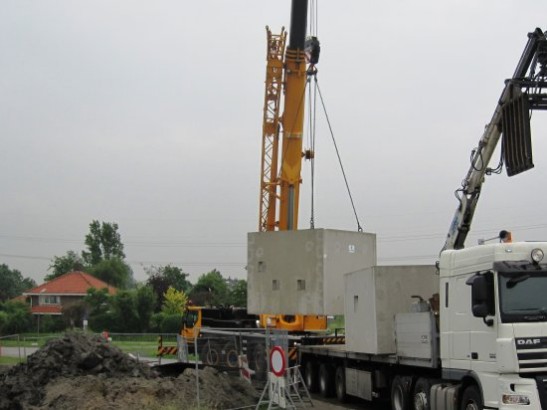

![Pompput Pompput](images/1048-550.jpg)
Prefab pompput 2 delen + deksel.
![Fundering pompput Fundering pompput](images/1051-250.jpg)
Fundering 4,4 x 4,4m met rand (weg drukt tegen put).
![Heipalen Heipalen](images/1040-250.jpg)
Diepe put (van de palen moet nog een aantal meters af).
![Heipalen Heipalen](images/1037-250.jpg)
6 heipalen 40 x 40 cm.

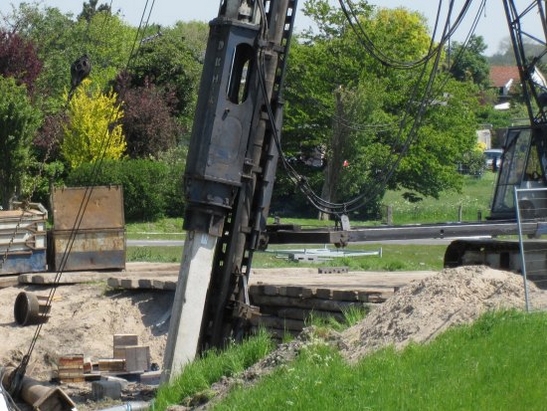

![Heien Heien](images/1158-550.jpg)
4 palen schuin (druk van de oprit).
![Heimachine Heimachine](images/1036-550.jpg)

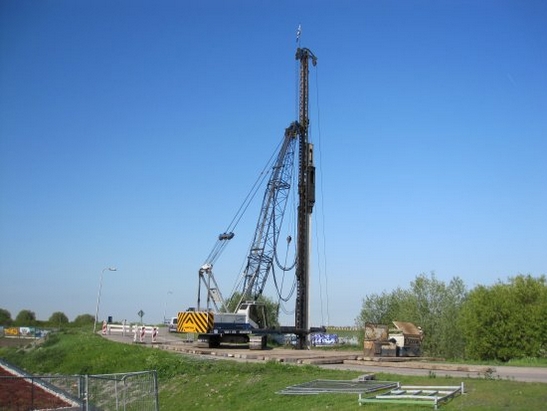

Mei 2010.
